GCK低壓抽出式開關柜
產品概述
GCK系列主要是由一些組合式電動機控制單元，和其它功能單元組合而成。這些單元以上下重疊的方式安裝在封閉的金屬框體內。用設置在柜體上方的水平母線，將每個柜體聯結在一起，同一柜體的功能單元則并聯在垂直母線上。柜體共分水平母線區、垂直母線區、電纜區和設備安裝區等四個互相隔離區域，功能單元分別安裝在各自的小室內，當任何一個功能單元發生事故時，均不影響其它單元，防止事故擴大。本產品符合GB/T7251. 12-2013標準。

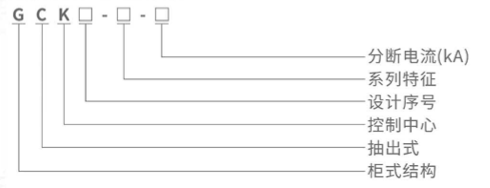

型號及其含義
主要技術參數
型號 |
項目 |
規范 |
|
GCK |
符合標準 |
GB/T7251. 12-2013 |
|
防護等級 |
Ip40 |
||
額定工作電壓(V) |
交流380 |
||
頻率(Hz) |
50 |
||
額定絕緣電壓(V) |
660 |
||
工作條件 |
環境 |
室內 |
|
控制電動機容量(kW) |
0.45~155 |
||
額定電流(A) |
水平母線 |
1600、3150 |
|
垂直母線 |
630 |
||
主電路觸頭接插件 |
160、250、630、400 |
||
輔助電路觸頭接插件 |
20 |
||
饋電電路最大電流 |
160、400、630、250 |
||
額定短時耐受電流(kA) |
有效值(1s) |
50、80 |
|
峰值(0.1s) |
105、176 |
||
刻壓(V/min) |
2500 |
||
